電波暗室
項目
仕様
サイズ
W7.0m ×D4.0m × H2.7m
EUT用電源容量
CVCF：単相2kVA直流安定化電源 最大35V/20A
その他
半導体EMC試験用 TEMセル、GTEMセル保有
試験
主な規格
TEMセル法(EMI)
150kHz-1GHz,TEMセル(KTC1700)150kHz-16GHz,GTEMセル(GTEM250)
IEC 61967-2AEC-Q100SAE J1752/3
1Ω法/150Ω法(EMI)
150kHz-30MHz(1Ω法)150kHz-6GHz(150Ω法)
IEC 61967-4, JASO D019
IC stripline法(EMI)
150kHz-3GHz
IEC 61967-8
ESD(EMS)
気中・接触 ±15kV
ISO 10605
トランジェント(EMS)
Pulse1、Pulse2a、Pulse3a、Pulse3b
IEC 62215-3

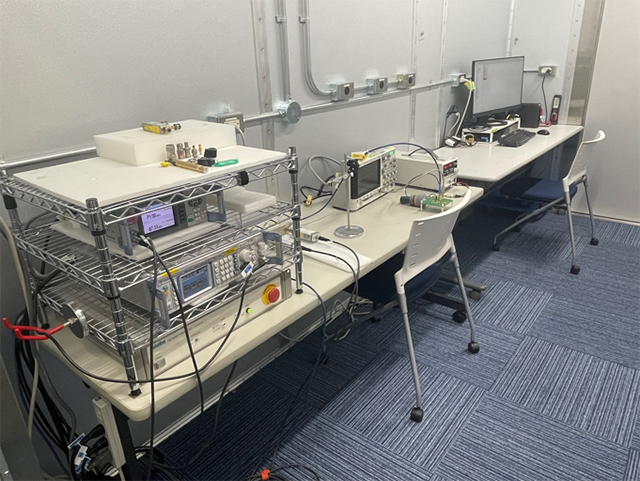

シールド室
W4.0m×D2.3m×H2.4m
直流安定化電源 最大35V/20A
TEMセル法(EMS)
150kHz-6GHz, 1000 V/m(max)
IEC 62132-2
DPI法(EMS)
150kHz-6GHz, 37 dBm(max)
IEC 62132-4, JASO D019
IC-stripline法(EMS)
150kHz-3GHz, 3000 V/m(max)
IEC 62132-8
