医療機器担当者必見! 新たに追加されたEMC試験サービス開始

2022年4月21日

プロダクト解析センター EMCテストラボの山中です。

いつも篠山EMCサイトをご利用いただきましてありがとうございます。
2020年9月に医療機器のEMC規格が発行されました。

対象規格:IEC 60601-1-2:2014」の Amendment1:2020(4.1版)

4.1版では、近接磁界に対するイミュニティ試験( IEC 61000-4-39)が追加されました。
欧州でも4.1版に対応するEN規格*が発行され、将来的には日本のJIS規格にも採用されると思われます。

* EN 60601-1-2:2015+ Amendment1:2021

近接磁界に対するイミュニティ試験は、磁界に対して敏感な回路やコイルやホール素子を持つ医療機器に対して、IH (誘導調理器) やRFIDなどから放射される磁界を模擬したものを印加する試験です。

近接磁界イミュニティ試験条件

周波数

変調方式

試験レベル

発生源例

30 kHz

無変調

8 A/m

IH(誘導調理器)

134.2 kHz

パルス変調(2.1 kHz)

65 A/m

RFID

13.56 MHz

パルス変調(50 kHz)

7.5 A/m

RFID

想定される発生源

想定される発生源

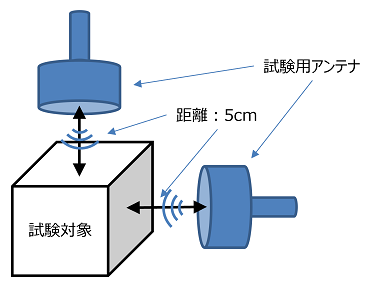

近接磁界に対するイミュニティ試験イメージ

近接磁界に対するイミュニティ試験イメージ図
30 kHz, 134.2 kHz用アンテナ
13.56 MHz用アンテナ

プロダクト解析センターのEMCテストラボはISO/IEC 17025の認定を取得しています。
パナソニックグループ以外のお客様もご利用いただけますのでお気軽にお問合せ下さい。
皆様のご利用をお待ちしております!
