リバブレーションチャンバー法の活用法① 設計者の試験負担軽減と製品のEMC品質向上！
2025年4月15日
車載EMC評価担当の橋坂です。
UN ECE Regulation No.10 Rev.7が2025年6月に発効されます。
この新しい規制により、イミュニティの試験法にリバブレーションチャンバー（RVC：Reverberation chamber）法が追加されます。

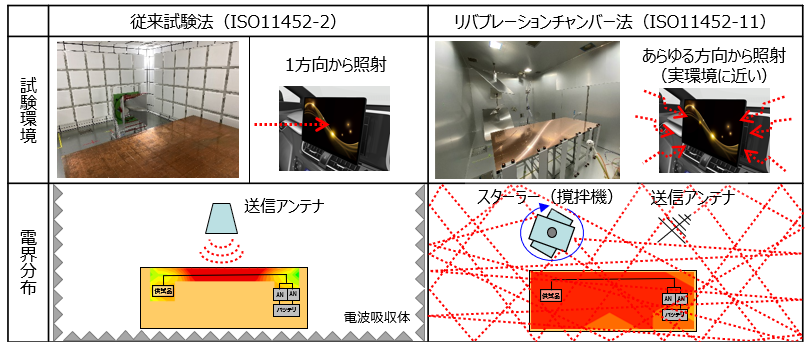

従来試験法のアンテナ照射法に代わるRVC法は、試験の効率性と精度を大幅に向上させることができます。
RVC法では、あらゆる方向から電磁波を照射することが可能ですので、供試品の向きを変える必要がありませんし、チャンバー内には複数本の送信アンテナが常設されているため、アンテナ位置や偏波の切り替え作業が不要です。
アンテナ照射法では、アンテナ位置の変更、アンテナ偏波の変更、供試品向きの変更など、試験以外の作業が多く設計者への負担も大きかったと思います。RVC法を採用すれば試験以外の作業が削減できますので、設計者への負担を大幅に軽減できます。
また、ECE R10-07ではイミュニティ試験の上限周波数が2GHzから6GHzまで拡大されますので、現状よりも試験工数が増加することが予想されます。
当社の試算では、試験条件にもよりますがRVC法を採用することで試験時間を短縮できる可能性がありますので、ECE R10-07に移行する際に、RVC法への切り替えを検討することをお勧めします。
RVC法は、試験の効率性を高めるだけでなく、設計者の試験負担を軽減し、より正確な試験結果を提供することができます。
製品のEMC品質の向上にも繋がりますので、RVC法の活用をご検討下さい。
篠山EMCサイトはパナソニックグループ以外のお客様もご利用いただけますのでお気軽にお問合せ下さい。
